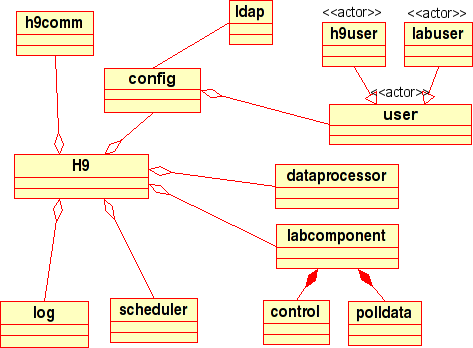

Jelen dokumentumban bemutatásra kerül a H9 laborfelügyeleti rendszer két elkészítendő összetevőjének tervezett osztálydiagramja, azok osztályai, illetve alrendszerei. A korábbi dokumentumokban említett harmadik komponenst nem szükséges megtervezni, mivel azok már kész nyílt forrású, szabad felhasználású programok, programcsomagok.
labcomponent
A labor egy elemét szimbolizálja, ez lehet egy számítógép, vagy más aktív hálózati eszköz. Biztosítja a labor elemtől való adatlekérdezést, és a labor elem vezérlését.
control
A labor elem vezérlését végző osztály.
poll
A labor elemtől adatokat lekérdező osztály.
h9comm
A webfelülettel (később esetleg más felülettel, pl. curses alapú) tartja a kapcsolatot. A felületről érkező kérésekre válaszol. Ha nincs beérkező kérés akkor blokkol egy meghatározott ideig.
dataprocessor
A labcomponent osztályon keresztül begyűjtött adatokat feldolgozó és eltároló osztály.
user
A felhasználók kezelésére szolgáló osztály.
h9user
A h9 rendszer egy felhasználóját (üzemeltetőt) szimbolizáló osztály.
labuser
A labor(ok) egy felhasználóját szimbolizáló osztály.
config
A H9 rendszer konfigurációját tartalmazza és menedzseli.
ldap
Ezen az osztályon keresztül kérdezi le az LDAP adatbázisból a konfiguráció egy részét a config osztály.
log
Naplózó osztály, fogadja és időbélyeggel tárolja a naplózandó üzeneteteket
scheduler
Az időzített, és az események által kiváltott feladatokat indító osztály.
request
Feladata a bejövő kérések parse-olása.
h9comm
H9 főkomponenssel való kommunikációhoz. Parancsokat, lekérdezéseket átadja a főkomponensnek és fogadja a válaszokat (adatokat, hibaüzeneteket).
commresultparser
A főkomponenstől érkező adatok értelmezése és formázása a feladata.
snmpcomm
SNMP lekérdező osztály, hogy a realtime megfigyeléssel ne a főkomponenst terheljük.
snmpresultparser
Az SNMP-n keresztül lekérdezett adatok értelemzése és formázása a feladata.
design
A design elemeket tartalmazó osztály: header, footer, táblázat alap, stb.

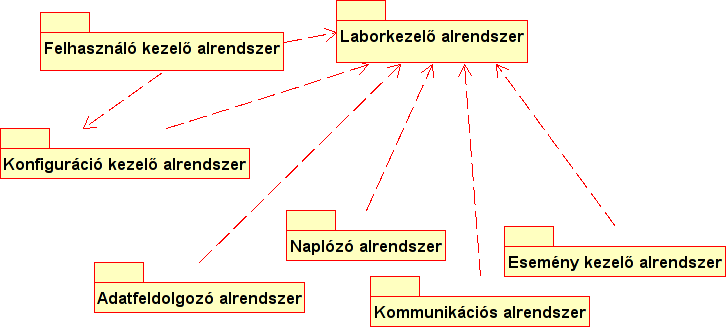

laborkezelő alrendszer
A rendszer egészét megvalósító alrendszer. Tartalmazott osztályok: H9
felhasználó kezelő alrendszer
A rendszerhez tartozó felhasználók menedzselése a feladata. Együttműködik a konfigurációkezelő alrendszerrel. Tartalmazott osztályok: user, h9user, labuser.
konfiguráció kezelő alrendszer
A rendszer beállításait kezelő alrendszer, feladata a konfiguráció kezdeti betöltése, esetleges módosítása és tárolása. Ide tartozó osztályok: config.
adatfeldolgozó alrendszer
A labor elemekről begyűjtött adatokat kiértékelő és tároló alrendszer. Tagosztályok: dataprocessor

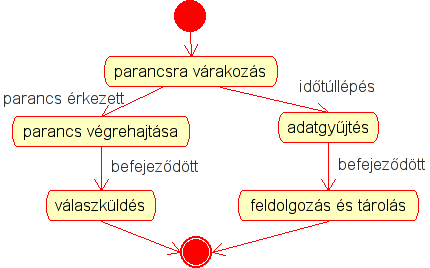

kommunikációs alrendszer
A főkomponens más részegységekkel való kétirányú kommunikációját valósítja meg. Tagosztályok: h9comm, ldap, labcomponent.
eseménykezelő alrendszer
A beállított automatikus tevékenységek feltételeit ellenőrző és indító alrendszer. Hozzá tartozó osztályok: scheduler.
naplózó alrendszer
A rendszer eseményeinek naplózását megvalósító alrendszer. Hozzá tartozó osztályok: log.

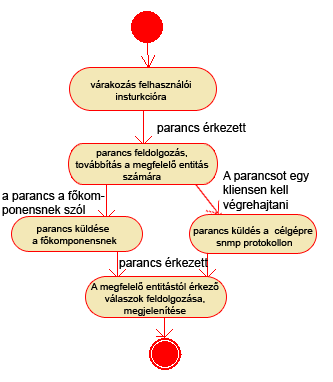

webfelület alrendszer
A felhasználói felületről érkező eseményeket, (adatok POST-olása, stb.) továbbítja a parser alrendszernek, mely majd azt a megfelelő adatstruktúrába tömöríti A design alrendszer űrlapjaiból egy megadott szintaktikájú tömb formájában érkezik az adat. Ezt kell az I/O alrendszer osztályai számára, a megfelelő adatfolyammá alakítani. Ide tartozik a request osztály.
design alrendszer
A design alrendszer a design osztályt foglalja magában. Feladata, hogy a parser alrendszertől kapott, adatstruktúrákba rendezett adatokat egységes stílusban megjelenítse.
parser alrendszer
A parser alrendszer a commresultparser és snmpresultparser osztályokat foglalja magában. Feladata, hogy az I/O alrendszerből érkező adatfolyamokat, adatokat a design alrendszer számára megfelelő szintaktikájú adatstruktúrákba tömörítse.
I/O alrendszer
Az I/O alrendszer a kommunikációért felelős Az alrendszerbe tartozó osztályok: h9comm, snmpcomm. Az alrendszer feladata, hogy az egyéb adatszolgáltató komponensekkel kapcsolatot teremtsen, azoktól információt szerezzen, illetve küldjön feléjük.

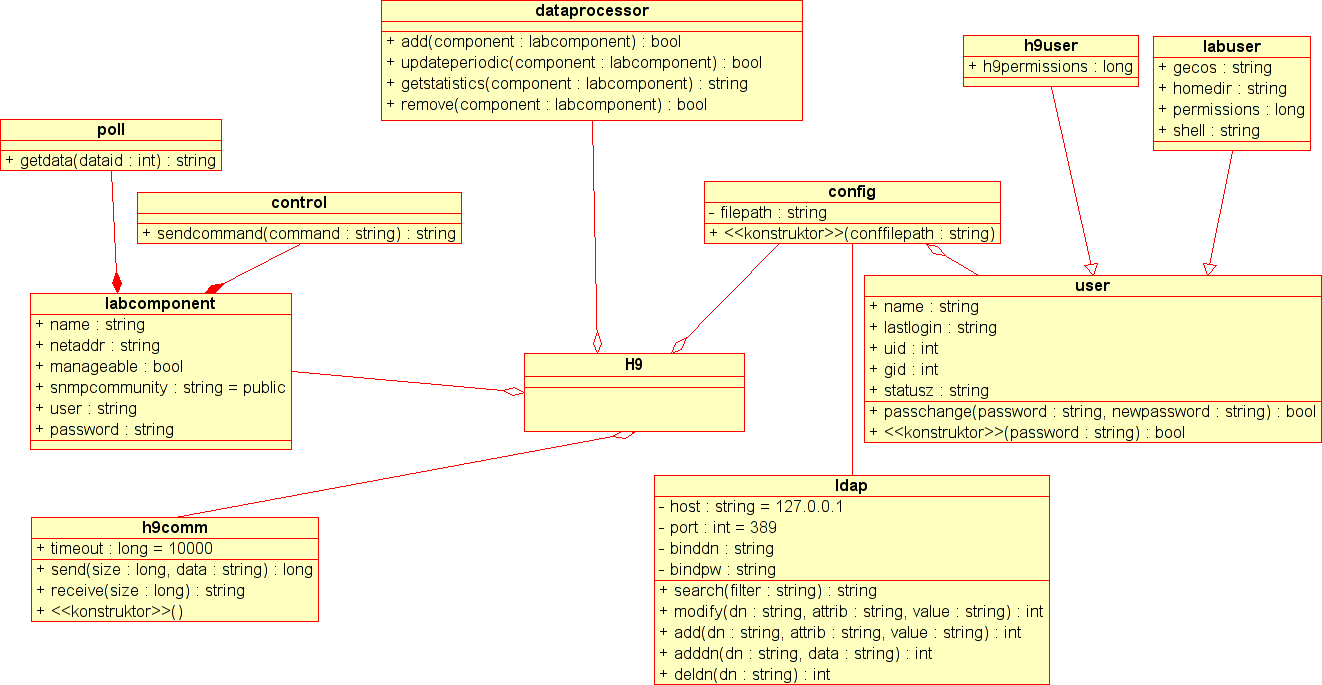

Számosságok: A H9 rendszerben egy dataprocessor létezhet.
dataprocessor osztály:
nem tartozik hozzá
attribútum.
Bázisosztály nem lelhető fel ebben az alrendszerben.
Az alrendszer az adatok feldolgozását végzi. A nyilvántartandó komponenseket csak egyszer szükséges megadni, illetve eltávolítani ha már nincs szükség a labor elem statisztikáira. A leggyakoribb használata az alrendszernek az új adatok bevitelei, hiszen ez automatikusan történik bizonyos időperiódusokban Adatlekérdezés csak a felületről érkező parancsból által váltható ki.
dataprocessor osztály:
add, publikus láthatóságú:
bemenő paraméterek:
component, labcomponent típusú: nyilvántartáshoz hozzáadandó labor elem.
visszatérési érték típusa: bool : az operáció sikerességét jelzi.
feladat: a nyilvántartáshoz ad hozzá labor elemet.
remove, publikus láthatóságú:
bemenő paraméterek:
component, labcomponent típusú: nyilvántartásból törlendő labor elem.
visszatérési érték típusa: bool : az operáció sikerességét jelzi.
feladat: a nyilvántartásból töröl ki labor elemet.
updateperiodic, publikus láthatóságú:
bemenő paraméterek:
component, labcomponent típusú: amelyik labor elem adatait kell frissíteni.
visszatérési érték típusa: bool : az operáció sikerességét jelzi.
feladat: labor elem statisztikájának frissítése .
getstatistics, publikus láthatóságú:
bemenő paraméterek:
component, labcomponent típusú: a labor elem amelyiknek a statisztikájára szükség van.
visszatérési érték típusa: string : a statisztika fájlok alapneve.
feladat: statisztika elérésének információnak lekérdezése.
Számosságok: A H9 rendszerben egy dataprocessor létezhet.
user osztály:
name, string típusú,
public láthatóságú attribútum: a
felhasználó neve.
lastlogin, string típusú,
public láthatóságú attribútum:
dátum, amikor a felhasználó utoljára
belépett.
status, string típusú, public
láthatóságú attribútum: a
felhasználó státusza.
uid, integer típusú,
public láthatóságú attribútum: a
felhasználó egyedi azonosító száma.
gid,
integer típusú, public láthatóságú
attribútum: a felhasználó csoportjának
egyedi azonosító száma.
labuser
osztály:
permissions, long típusú, public
láthatóságú attribútum: a labor
felhasználó jogai.
gecos, string típusú,
public láthatóságú attribútum: a
labor felhasználó jellemzői
homedir, string
típusú, public láthatóságú
attribútum: a labor felhasználó home
directoryjának elérési útvonala.
shell,
string típusú, public láthatóságú
attribútum: a labor felhasználó shellje.
h9user
osztály:
permissions, long típusú, public
láthatóságú attribútum: a h9
felhasználó jogai.
Bázisosztály az user osztály, ebből származtatható a labuser és a h9user.
Az alrendszer a felhasználók kezelését végzi. A user objektum csak akkor jön létre, ha az authentikáció sikeres. A létező objektumon keresztül lehet a felhasználó jelszavát megváltoztatni. Lényegeben csak az a felhasználói adatok elérésére szolgál.
user osztály:
passchange, publikus láthatóságú:
bemenő paraméterek:
password, string típusú: a felhasználó aktuális jelszava.
newpassword, string típusú:
visszatérési érték típusa: bool : az operáció sikerességét jelzi.
feladat: a felhasználó jelszavának megváltoztatása.
<<konstruktor>>, publikus láthatóságú:
bemenő paraméterek:
password, string típusú: a felhasználó aktuális jelszava.
visszatérési érték típusa: bool : az operáció sikerességét jelzi.
feladat: a felhasználó hitelesítése.
Az esemény keletkezésekor, először a tudásbázis osztályban kerül azonosításra, ha megvan akkor már adódik is a kiváltandó akció. Ha nincs találat, akkor az összerendel osztály függvényei az eseményt hozzárendelik egy akció osztálybeli akcióhoz.
- összerendel osztály feladata esemény azonosítása és akció hozzárendelése.
- akció osztály feladata a kiváltandó tevékenységek kezelése: új akció, törlés, módosítás, lekérdezés
- esemény osztály feladata a keletkező események kezelése: új akció, törlés, módosítás, lekérdezés
- tudásbázis osztály feladata az események és a rájuk előre definiált akciók kezelése
akció osztály:
- cnev, string, public akció megnevezése
- cid, integer, public: akció azonosítója
összerendel osztály:
- osszid, integer,public: összerendelés
azonosítója
- ossznev, string,public: összerendelés
megnevezése
-
osszdate, string,public : összerendelés megvalósulásának
ideje
tudasbazis osztály:
- tnev, string, public tudásbázisbeli
megnevezés
-
tid, integer, public: tudásbázisbeli azonosító
- tactid, integer, public: előre definiált akció
azonosítója
- tactnev, string, public: előre definiált akció
megnevezése
-
tcnev, string, public: ismert esemény megnevezése
- tcid, integer,public: ismert esemény azonosítója
- ttime, string,public: tudásbázisbeli rögzítés
időpontja

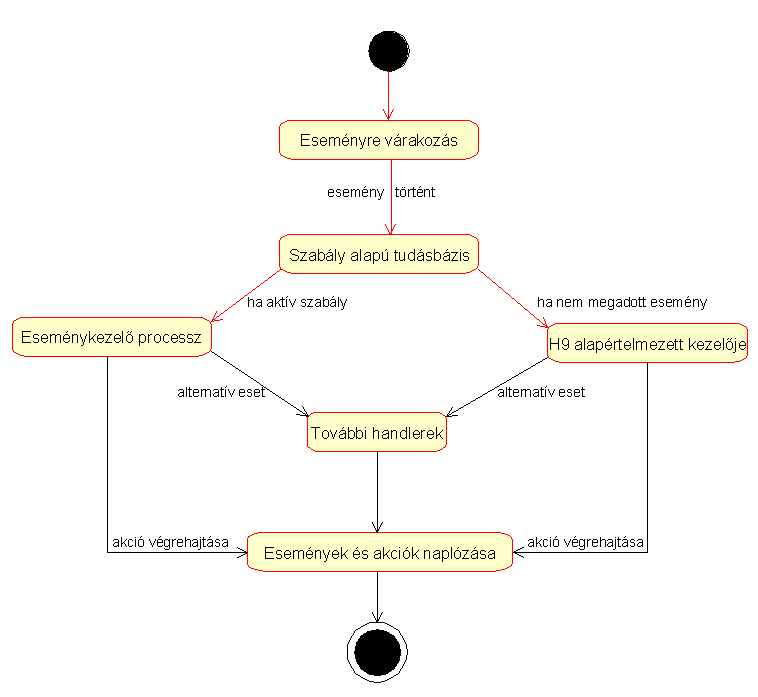

Eseménykezelő alrendszer, amely egy feltétel, vagy feltételrendszer beálltakor a beállított aktív szabályt hajtja végre. A szabályozás kivitelezésére szabály alapú tudásbázist használ. A megadott szabályrendszer alapján a beálló feltételrendszernek eleget tevő esemény kiváltása révén automatikusan beavatkozik a rendszerbe.
Az aktív szabály esemény kiváltásához a feltétel állapot rendszert előzetesen meg kell adni. Hiányában az esemény nem kezelődik, vagy a H9 csomagban előre definiált úgynevezett default handlerek fognak aktivizálódni.
Az aktív szabály alkalmazása után a rendszernek naplóznia kell a lekezelés módját sikerességét.
Szokásos működés: A megadott aktív szabálynak megfelelő esemény kiváltódik a feltétel állapot beállása esetén, az esemény kezelését a handlerek végzik el.
Alternatív esetek: A kiváltott esemény lekezelését nem maga az esemény kezelő végzi, hanem a handler további handlert, handlereket hívhat meg.
condition: állapotjelzők
- addcon, publikus láthatóságú
bemenő paraméterek:
cnev, string típusú: esemény
megnevezése
cid, integer típusú: esemény
azonosítója
visszatérési érték:
integer
feladat: állapotfelvétel
- delcon, publikus láthatóságú
bemenő paraméterek:
cnev, string típusú: esemény
megnevezése
cid, integer típusú: esemény
azonosítója
visszatérési érték:
integer
feladat: állapottörlés
- modcon, publikus láthatóságú
bemenő paraméterek:
cnev, string típusú: esemény
megnevezése
cid, integer típusú: esemény
azonosítója
visszatérési érték:
integer
feladat: állapotmódosítás
- qcon, publikus láthatóságú
bemenő paraméterek:
cid, integer típusú: esemény
azonosítója
visszatérési érték: list
feladat: állapotjelzők lekérdezése
akció: nem definiált eseményekhez
rendelhető akciók, tevékenységek
- addact, publikus láthatóságú
bemenő paraméterek:
anev, string típusú: akció
megnevezése
aid, integer típusú: akció
azonosítója
visszatérési érték:
integer
feladat: akció felvétele
- delcon, publikus láthatóságú
bemenő paraméterek:
anev, string típusú: akció
megnevezése
aid, integer típusú: akció
azonosítója
visszatérési érték:
integer
feladat: akció törlése
- modcon, publikus láthatóságú
bemenő paraméterek:
anev, string típusú: akció
megnevezése
aid, integer típusú: akció
azonosítója
visszatérési érték:
integer
feladat: akció módosítása
- qact, publikus láthatóságú
bemenő paraméterek:
aid, integer típusú: akció
azonosítója
visszatérési érték: list
feladat: akciók lekérdezése
összerendel: állapotjelzők és
akciók egymáshoz rendelése.
- findact, publikus láthatóságú
bemenő paraméterek:
filtact, string típusú: keresési
szűrő
visszatérési érték: list
feladat: keresés az akciók között
- addossz, publikus
láthatóságú
bemenő paraméterek:
osszid, integer típus: az összerendelés
azonosítója
cid, integer típusú: az esemény
azonosítója
aid, integer típusú: az akció
azonosítója
visszatérési érték:
integer
feladat: állapotjelző és akció
összerendelése
- delossz, publikus láthatóságú
bemenő paraméterek:
osszid, integer típus: az összerendelés
azonosítója
visszatérési érték:
integer
feladat: állapotjelző és akció
összerendelésének törlése
- modossz, publikus láthatóságú
bemenő paraméterek:
osszid, integer típus: az összerendelés
azonosítója
cid, integer típusú: az esemény
azonosítója
aid, integer típusú: az akció
azonosítója
visszatérési érték:
integer
feladat: állapotjelző és akció
összerendelésének törlése
- findcon, publikus láthatóságú
bemenő paraméterek:
filtcon, string típusú: keresési
szűrő
visszatérési érték: list
feladat: keresés az állapotjelzők között
- findtud, publikus
láthatóságú
bemenő paraméterek:
filttud, string típusú: keresési
szűrő
visszatérési érték: list
feladat: keresés a tudásbázisban
tudasbazis: előre definiált események
és az általuk kiváltott akciók
(aktív-szabályrendszer)
- addtud, publikus láthatóságú
bemenő paraméterek:
tid, integer: tudásbázisbeli
azonosító
tcnev, string típusú: esemény
megnevezése
tcid, integer típusú: esemény
azonosítója
tactid, integer típusú: a hozzárendelt akció
azonosítója
tactnev, string típusú: a hozzárendelt
akciómegnevezése
visszatérési érték:
integer
feladat: tudásbázisbeli felvétel
- deltud, publikus láthatóságú
bemenő paraméterek:
tid, integer: tudásbázisbeli
azonosító
tcnev, string típusú: esemény
megnevezése
tcid, integer típusú: esemény
azonosítója
tactid, integer típusú: a hozzárendelt akció
azonosítója
tactnev, string típusú: a hozzárendelt
akciómegnevezése
visszatérési érték:
integer
feladat: tudásbázisbeli törlés
- modtud, publikus
láthatóságú
bemenő paraméterek:
tid, integer: tudásbázisbeli
azonosító
tcnev, string típusú: esemény
megnevezése
tcid, integer típusú: esemény
azonosítója
tactid, integer típusú: a hozzárendelt akció
azonosítója
tactnev, string típusú: a hozzárendelt
akciómegnevezése
visszatérési érték:
integer
feladat: tudásbázisbeli módosítás
- qtud, publikus láthatóságú
bemenő paraméterek:
tid, integer típusú: tudásbázisbeli
azonosító
visszatérési érték: list
feladat: tudásbázisbeli lekérdezés
Számosságok: A H9 rendszerben egy h9comm létezhet. Labcomponentből annyi van, ahány labor elem van a rendszerhez hozzáadva, minden labcomponenthez tartozik egy és csak egy poll és control alosztály.
h9comm osztály:
timeout, integer típusú,
public láthatóságú attribútum: a
küldés és fogadás maximális
várakozási idejének szab határt,
milliszekundumban van az érték. Alapértelmezett
értéke: 10000 ms.
ldap osztály:
host,
string típusú, privprivate láthatóságú
attribútum: az ldap kiszolgáló címét
tartalmazza. Alapértéke: 127.0.0.1.
port, integer
típusú, private láthatóságú
attribútum: az ldap kiszolgáló portjának
számát tartalmazza. Alapértéke:
389.
binddn, string típusú, private láthatóságú
attribútum: bind-eléshez szükséges
dn.
bindpw, string tipusú, private láthatóságú
attribútum: a binddn-hez tartózo jelszó.
labcomponent
osztály:
name, string tipusú, public láthatóságú
attribútum: az labor elem egyedi neve.
netaddr, string
tipusú, public láthatóságú
attribútum: a labor elem hálózati
címe.
manageable, string tipusú, public láthatóságú
attribútum: a labor elem menedzselhetoségét
jelzi.
snmpcommunity, string tipusú, public láthatóságú
attribútum: a labor elemhez tartozó SNMP community név,
alapértéke: public.
user, string tipusú,
public láthatóságú attribútum: a
menedzseléshez szükséges felhasználónév.
password,
string tipusú, public láthatóságú
attribútum: a menedzseléshez szükséges
jelszó.
Bázisosztály nem lelheto fel ebben az alrendszerben.
A h9comm parancs fogadó metódusa blokkolódik, amíg nem érkezik parancs a felhasználói felületrol, vagy le nem jár az idokorlát. Ha érkezett parancs a felületrol, akkor a paracs végrehajtódik, és egy válaszüzenet megy a webfelületnek. Ha idotúllépés történt, akkor az adatgyujtés indul el, ha megvannak az adatok a labor eszközeitol, akkor ezek továbbadódnak a feldolgozáshoz, a végeredmény tárolódik. A folyamat végén egy idotúllépés korrekció történik, mivel a különbözo parancsok, és az adatlekérdezés és feldolgozás különbözo hosszúságú ideig tartanak, de az adatokat közel azonos idoközönként kell lekérdezni.
h9comm osztály:
send, publikus láthatóságú:
bemeno paraméterek:
size, long tipusú: küldendo adat hossza byteokban. data, string tipusú: küldendo adat.
visszatérési érték tipusa: long : az elküldött byteok száma.
feladat: üzenet küldése a felületnek.
receive, publikus láthatóságú:
bemeno paraméterek:
size, long tipusú: fogadó buffer mérete byteokban.
visszatérési érték tipusa: string : a fogadott bytesorozat.
feladat: üzenet fogadása a felületrol.
<<konstruktor>>, publikus láthatóságú:
bemeno paraméterek: nincsenek
visszatérési érték tipusa: nincs
feladat: a kommunikációhoz szükséges unix socket létrehozása, megnyitása.
ldap osztály:
search, publikus láthatóságú:
bemeno paraméterek:
filter, string tipusú: a keresési szuro.
visszatérési érték tipusa: list
feladat: keresés az ldap adatbázisban.
modify, publikus láthatóságú:
bemeno paraméter:
dn, string tipusú: a módosítandó ldap dn azonosítója. attrib, string tipusú: a módosítandó attribútum azonosítója. value, string tipusú: az attribútum értéke.
visszatérési érték tipusa: integer
feladat: módosítás az ldap adatbázisban.
add, publikus láthatóságú:
bemeno paraméter:
dn, string tipusú: a módosítandó ldap dn azonosítója. attrib, string tipusú: a hozzáadandó attribútum azonosítója. value, string tipusú: az attribútum értéke.
visszatérési érték tipusa: integer
feladat: új attribútum hozzáadása már létezo entitáshoz az ldap adatbázisban.
adddn, publikus láthatóságú:
bemeno paraméter:
dn, string tipusú: a módosítandó ldap dn azonosítója. data, string tipusú: kezdeti attribútumok és értékeik.
visszatérési érték tipusa: integer
feladat: új entitás hozzáadása az ldap adatbázishoz.
deldn, publikus láthatóságú:
bemeno paraméter:
dn, string tipusú: a módosítandó ldap dn azonosítója.
visszatérési érték tipusa: integer
feladat: entitás törlése az ldap adatbázisból.
labcomponent osztály:
poll alosztály:
getdata, publikus láthatóságú:
bemeno paraméter:
dataid, integer tipusú
visszatérési érték tipusa: string.
feladat: adat lekérdezése egy labor elemtol.
control alosztály:
sendcommand, publikus láthatóságú:
bemeno paraméter:
command, string tipusú
visszatérési érték tipusa: string.
feladat: parancs küldése egy labor elemnek, a parancsra adott válasz fogadása.
ábra: http://www.iit.uni-miskolc.hu/~vincze6/sweng/webui-classdiagram.png
A request – h9comm osztályok kapcsolata azt jelenti, hogy a request az üzemeltetőtől jövő kéréseket, melyeket a főkomponensnek kell továbbítani, elküldi a h9comm osztálynak – a h9comm osztály felel a főkomponenssel való kommunikációért.
A h9comm – commresultparser kapcsolat egy kompozíció. ( a h9comm fizikailag is tartalmazza a commresultparser-t). A commresultparser osztály a főkomponenstől érkező adatokat értelmezi és formázza.
A commresultparser és a design osztály kapcsolatán látszik, hogy ezekből az osztályokból csak 1-1 példány vesz részt a rendszerben. A commresultparser a formázott adatokat a design osztálynak adja, ami az üzemeltető böngészőjében megjeleníti az adatokat.
A design és snmpresultparser szintén egy egyenrangú kapcsolat. Az snmpresultparser az snmp protokollról érkező adatokat küldi a design osztálynak.
Az snmpcomm-snmpresultparser kapcsolat szintén egy kompozíció.
Az snmpcomm osztály a request osztállyal is kapcsoaltban áll, ha a felhasználótól kérés érkezik, melyet az snmp protokollon keresztül kell teljesíteni.
A request osztály legfontosabb attribútumaiaz üzemeltető azonosító, maga a request, azaz a kérés, melyből egyenesen következik, hogy melyik osztálynak kell azt végre hajtania, illetve még egy fontos attribútum, hogy melyik célgépen kell a kérést végrehajtani.
Az snmpcomm osztály egyik fő attribútuma, hogy melyik célgépről kell adatokat lekérdezni.
Az snmpresultparser attribútuma egyértelműen az snmpcomm osztályból érkező adatfolyam.
A design osztály attribútuma egy olyan univerzális adatstruktúra, mely képes az összes szükséges, megjelenítendő információt tárolni, amit adott esetben meg kell jeleníteni.
A h9comm osztály fontos attribútumai a célgép, illetve az elvégzendő információ jellege. A h9comm osztály eredménye attribútumul szolgál a commresultparser osztálynak.
Az osztálydiagrammot átvizsgálva megállapítható, hogy célszerűen nem szükséges bázisosztály bevezetése.
Az üzemeltető böngészőprogram segítségével utasításokat adhat ki. Ilyenkor GET vagy POST segítségével jön létre az adatáramlás a böngészőből kiindulva. Ez után egy feldolgozó program értelmezi a kérést, és attól függően, hogy a kérést a főkomponensnek kell majd kiszolgálni, vagy pedig az egyes célgépeknek, továbbítódik a kérés a megfelelő entitás számára. Az feldolgozódik, majd végül az eredmény visszajut az üzemeltető böngészőjébe.
Az programozási nyelvre vonatkozó előírás a PHP, további ajánlás az XHTML 1.1 Transitional szabványok követése.
send, publikus
láthatóságú:
bemeno paraméterek:
size, long tipusú: küldendo adat hossza byteokban. data, string tipusú: küldendo adat.
visszatérési érték tipusa: long : az
elküldött byteok száma.
feladat: üzenet
küldése a felületnek.
receive,
publikus láthatóságú:
bemeno
paraméterek:
size, long tipusú: fogadó buffer mérete byteokban.
visszatérési érték tipusa: string : a
fogadott bytesorozat.
feladat: üzenet fogadása a
felületrol.
<<konstruktor>>, publikus
láthatóságú:
bemeno paraméterek:
nincsenek
visszatérési érték tipusa:
nincs
feladat: a kommunikációhoz szükséges
unix socket létrehozása, megnyitása.
<<konstruktor>>
bemenő paraméterek: result string típusú változó, mely a H9COMM osztály egy objektumából érkezik
kimenő paraméter: content Asszociatív tömb típusú változó. Adatstruktúrákba rendezve található itt az összes megjelenítendő adat.
<<konstruktor>>
bemenő paraméterek: comp_id integer típusú; a célgép azonosítója; request parancs, melyet végre kell hajtani.
Kimenő paraméterek: -
feladat: egy adott célgépre eljuttat egy kérést, majd a válaszokat fogadja
<<konstruktor>>
bemenő paraméterek: SNMPComm osztály által szolgáltatott string típusú változó
kimenő paraméterek: -
feladat: Az SNMPComm osztály által szolgaáltatott adatfolyam átalakítása, és berendezése asszociatív tömbbe.
<<konstruktor>>
bemenő paraméterek: content – asszociatív tömb, mely a megjelenítendő adatokat tartalmazza
kimenő paraméterek: -
feladat: az üzemeltető kezelőfelületének megjelenítése
header
bemenő paraméterek: title - string típusú változó, a HTML lap fejlécét tartalmazza
kimenő paraméterek: -
footer
bemenő paraméterek: -
kimenő paraméterek: -
feladat: a HTML tagok lezárása
<<konstruktor>>
bemenő paraméterek: keres – string típusú változó; comp_id célpont számítógép azonosítója;
kimenő paraméterek: -
feladat: a felhasználótól érkező kérést értelmezni, feldolgozni, és annak megfelelően, vagy egy célgépre, vagy a főkomponensnek eljuttatni a kérést.
Send2snmp
bemenő paraméterek: -
kimenő paraméterek: -
feladat: amennyiben a kérést egy megadott célgépre kell továbbítani, akkor hívódik meg ez a függvény, ez adja át az adatokat az snmpcomm osztálynak.
Send2H9Comp
bemenő paraméterek: -
kimenő paraméterek: -
feladat: amennyiben a kérésa főkomponensnek továbbítani, akkor hívódik meg ez a függvény, ez adja át az adatokat az H9comm osztálynak.
Megj: Az eredeti analízis modell nem egészült ki ...
ábra: http://www.iit.uni-miskolc.hu/~vincze6/sweng/webui-classdiagram.png
felelőssége,
feladata: A labor egy számítógépe,
vagy más aktív hálózati eszköztől
való adatlekérdezést, és annak
vezérlését végzi.
Felelős a az
adatok lekérdezésének pontos, időben való
továbbításáért.
együttműködők: control, polldata, H9.
attribútumok:
Név |
Típus |
Leírás |
|
name |
String |
A laborkomponens neve, azonosítója. Egyedi azonosító. Láthatósága publikus. Publikus adattag. |
|
netaddr |
String |
A labor komponens ipcíme. Publikus adattag. |
|
manageable |
Bool |
Logikai értékű változó ami eldönti, hogy a laborkomponens mendzselhető-e, vagy sem. Ha menedzselhető, igaz logikai értékű. Publikus adattag. |
|
snmpcommunity |
String |
A labor elemhez tartozó SNMP community név. Publikus adattag. |
|
User |
String |
A menedzseléshez szükséges felhasználónév |
|
Password |
String |
A menedzseléshez szükséges felhasználói jelszó |
felelőssége, feladata: A labor számítógépeit és más aktív hálózati elemeket vezérlő osztály.
együttműködők: A labcomponent egy részét alkotja.
attribútumok
Név |
Típus |
Leírás |
|
name |
String |
A vezérelt laborkomponens neve, azonosítója. |
|
netaddr |
String |
A vezérelt laborkomponens ipcíme. |
operációk
Név |
Argumentumok |
Működése, feladata |
|
sendcommand |
command : string típusú paramétert vár. |
Az argumentumában megadott parancsot elkuldi a laborkomponens felé és a parancsra adott választ fogadja. A visszatérési értéke egy string string típusú lista. Láthatósága publikus. |
felelőssége,
feladata: A labor egy számítógépe,
vagy más aktív hálózati eszköztől
való adatlekérdezést végzi.
Felelős
a az adatok lekérdezésének pontos, időben
való továbbításáért.
együttműködők: labcomponent
operációk
Név |
Argumentumok |
Működése, feladata |
|
getdata |
Dataid: integer típusú paramétert vár |
A laborelem lekérdezését végzi végtelen ciklusban vizsgálja, hogy küldött-e a laborelem üzenetet. Ha kapott üzenetet, akkor egy string üzenetet ad vissza. Láthatósága public. |
felelőssége, feladata: Begyűjti és eltárolja a labcomponent által begyűjtött adatokat.
együttműködők: Ez az osztály csak a H9 osztállyal működik együtt.
operációk
Név |
Argumentumok |
Működése, feladata |
|
Add |
Component: labcomponent objektum típusú paramétert vár |
Hozzáadja kapott a laborkomponens elemet az adatkezelésért felelős objektumhoz. Ha a művelet végrehajtása sikeres volt logikai igaz értékkel tér vissza. Láthatósága publikus |
|
updateperiodic |
Component: labcomponent objektum típusú paramétert vár |
Periodikusan frissíti a statisztikai adatállomány tartalmát, ha az változott, a változást az adattárolónál is elvégzi. Ha a végrehajtás sikeres volt, logikai igaz értékkel tér vissza. Láthatósága publikus |
|
Getstatistics |
Component: labcomponent objektum típusú paramétert vár |
Ezen az interfészen keresztül fogadja a kapott statisztikai adatokat. A kapott adatoknak megfelelő string típusú értékkel tér vissza, ami a készített statisztikai tartalmazó fájl neve. Láthatósága publikus. |
|
Remove |
Component: labcomponent objektum típusú paramétert vár |
Eltávolítja a laborelemet. Ha a végrehajtás sikeres volt, logikai igaz értékkel tér vissza. Láthatósága publikus |
felelőssége, feladata: Az osztály felelős az LDAP adatbázisban letárolt felhasználó adatok eléréséért, és az
együttműködők: component osztallyal tartja a kapcsolatot
attribútumok
Név |
Típus |
Leírás |
|
Host |
String |
Az LDAP szerver IPV4 ip címét tartalmazó adattag. Láthatósága private. Default értéke: 127.0.0.1 |
|
Port |
Integer |
Az LDAP szerver azon portjának számát tartalmazza, amin a szolgáltatás kiszolgálásához a szerver hallgat. Láthatósága private. Default értéke 389. |
|
Binddn |
String |
Az ldap bindeléshez szükséges dn. Láthatósága private . |
|
Bindpw |
String |
Az ldap bindn-hez tartozó jelszó. Láthatósága private. |
operációk
Név |
Argumentumok |
Működése, feladata |
|
Search |
Filter:string típusú paramétert vár |
Az ldap adatbázisban keresi a filter paraméterben kapott feltételnek eleget tevő adatot, a talált értékeket lista formájában adja vissza. Visszatérési értéke list. Láthatósága: publik |
|
Modify |
Dn: string Attrib: string value: string típusú paramétereket vár |
A dn azonosítójú ldap adatbázisban az attrib változóban megadott attribútumot módosítja a value-ban megadott értékűre. Visszatérési értéke integer. Láthatósága public. |
|
Add |
Dn: string Attrib: string value: string típusú paramétereket vár |
A dn azonosítójú ldap adatbázisban az attrib változóban megadott már létező attribútumot hozzáadja a value-ban megadott értékkel az ldap adatbázishoz. Visszatérési értéke integer. Láthatósága public. |
|
Adddn |
Dn: string típusú paramétert vár |
Az ldap adatbázisban létrehozza a dn azonosítójú entitást. Visszatérési értéke integer. Láthatósága public. |
|
Deldn |
Dn: string típusú paramétert vár |
Az ldap adatbázisból törli a dn azonosítójú entitást és visszatérési értékként visszaadja egy integer értékben a az entitás azonosítóját. Visszatérési értéke integer. Láthatósága public. |
Kitöltési útmutató (tehát nem a formátum része): Az argumentum lista még hiányozhat, vagy lehet, hogy nem teljes
felelőssége, feladata: Ez az osztály felelős a felhasználók kezeléséért, mind a laborfelügyeletet gyakorló üzemeltető bejelentkezéséért, mind a felhasználók ldap adatbázison keresztüli kezeléséért felelős.Felelős továbbá a jelszó kezeléséért, módosításáért is.
együttműködők: h9user, labuser osztályok származtatnak belőle. A config osztály egy aggregátuma.
attribútumok
Név |
Típus |
Leírás |
|
Name |
String |
A felhasználó nevét tartalmazza. Láthatósága public |
|
permissions |
Long |
A felhasználó jogait tartalmazza. Láthatósága public |
|
lastlogin |
String |
Azt a dátumot tartalmazza, amikor a felhasználó utoljára belépett. Láthatósága: public láthatóságú. |
|
Statusz |
String |
A felhasználó státuszát tartalmazza. Láthatósága public. |
|
Uid |
Integer |
A felhasználó egyedi számla azonosító száma. Láthatósága public. |
|
Gid |
Integer |
A felhasználó csoportjának egyedi azonosító száma. Láthatósága public. |
operációk
Név |
Argumentumok |
Működése, feladata |
|
passchange |
Password:string Newpassword: string típusú paramétereket vár. |
A felhasználó jelszavának módosítására szolgáló osztály. Láthatósága public |
|
user |
Password:string típusú paramétert vár |
A felhasználó által megadott jelszót ellenőrzi, annak helyessége esetén logikai igaz értékkel tér vissza. Láthatósága public |
felelőssége, feladata: Ez az osztály felelős a laborfelügyeletet ellátó személy kezeléséért.
együttműködők: A user osztályból származtatott osztály.
attribútumok
Név |
Típus |
Leírás |
|
Permission |
Longint |
A h9 felhasználójának üzemeltetőjének jogait tartalmazza Láthatósága public |
operációk
Név |
Argumentumok |
Működése, feladata |
|
passchange |
Password:string Newpassword: string típusú paramétereket vár. |
A felhasználó jelszavának módosítására szolgáló osztály. Láthatósága public |
|
user |
Password:string típusú paramétert vár |
A felhasználó által megadott jelszót ellenőrzi, annak helyessége esetén logikai igaz értékkel tér vissza. Láthatósága public |
felelőssége, feladata: A számítógép laborok felhasználójának kezeléséért felelős osztály.
együttműködők:
attribútumok
Név |
Típus |
Leírás |
|
Permissions |
Longint |
A labor felhasználó jogait tartalmazza. Láthatósága public |
|
Gecos |
String |
A labor felhasználó személyes adminisztrációs adatait tartalmazza. Láthatósága public. |
|
Homedir |
String |
A labor felhasználó bejelentkezési jegyzékének abszolút ösvénye. Láthatósága public. |
|
Shell |
String |
A laborfelhasználó alapértelmezés szerinti bejelentkezés utáni parancsértelmezője. Láthatósága public. |
felelőssége, feladata:
együttműködők:
attribútumok
Név |
Típus |
Leírás |
|
Timeout |
Integer |
A sikertelen kapcsolat lebontásának automatikus időpontját határozza meg. Ha a megadott időkorlátot meghaladó milliszekundumban megadott értéket túllépi a kapcsolatfelépítési kísérlet, a kapcsolatfelépítési kísérlet megszakad. Láthatósága public Default értéke:10000 |
operációk
Név |
Argumentumok |
Működése, feladata |
|
Send |
Size: longint típusú Data: String típusú paramétereket vár |
A Size paraméterben megadott karakterszámú és a Data paraméterben kapott üzenetet küldi el a felhasználói felületnek. Visszatérési értéke: longint, az elküldött karakterek darabszáma. Láthatósága public. |
|
Receive |
Size: longint típusú paramétert vár. |
A Size méretű pufferben fogadja a felületről az adatokat. Visszatérési értéke a kapott üzenet string. Láthatósága public. |
|
Config |
- |
Default konstruktor, létrehozza a kommunikációs socketet, és megnyitja. Láthatósága: public. |
felelőssége, feladata: üzenet küldése a főkomponensnek
együttműködők: CommResultParser osztály
attribútumok :
|
Név |
Típus |
Leírás |
|---|---|---|
|
konstruktor |
tagfüggvény |
a kommunikációhoz szükséges unix socket létrehozása, megnyitása |
|
send |
tagfüggvény |
üzenet küldése a felületnek |
|
receive |
tagfüggvény |
üzenet fogadása a felületről |
felelőssége, feladata: a H9Comm osztályból érkező adatok feldolgozása
együttműködők: H9Comm osztály
attribútumok :
|
Név |
Típus |
Leírás |
|---|---|---|
|
konstruktor |
tagfüggvény |
H9Comm osztályból érkező adatok feldolgozása |
felelőssége, feladata: egy adott célgépen feladatok végrehajtása
együttműködők: SNMPResultParser osztály
attribútumok :
|
Név |
Típus |
Leírás |
|---|---|---|
|
konstruktor |
tagfüggvény |
egy adott célgépre eljuttat egy kérést, majd a válaszokat fogadja |
felelőssége, feladata: az SNMP Comm osztályból érkező adatstruktúrák feldolgozása
együttműködők: SNMPComm osztály
attribútumok :
|
Név |
Típus |
Leírás |
|---|---|---|
|
konstruktor |
tagfüggvény |
Az SNMPComm osztály által szolgáltatott adatfolyam átalakítása, és berendezése asszociatív tömbbe. |
felelőssége, feladata: A felhasználói felületről érkező kéréseket dolgozza fel, és továbbítja a megfelelő komponensnek
együttműködők: H9Comm osztály, SNMPComm osztály
attribútumok :
|
Név |
Típus |
Leírás |
|---|---|---|
|
konstruktor |
tagfüggvény |
a felhasználótól érkező kérést értelmezni, feldolgozni, és annak megfelelően, vagy egy célgépre, vagy a főkomponensnek eljuttatni a kérést. |
|
send2H9Com |
tagfüggvény |
amennyiben a kérésa főkomponensnek továbbítani, akkor hívódik meg ez a függvény, ez adja át az adatokat az H9comm osztálynak. |
|
send2Snmp |
tagfüggvény |
amennyiben a kérést egy megadott célgépre kell továbbítani, akkor hívódik meg ez a függvény, ez adja át az adatokat az snmpcomm osztálynak. |
felelőssége, feladata: az üzemeltető (felhasználó) böngészőjében megjenelíti a kért adatokat, eredményeket, stb.
együttműködők: Request osztály; SNMPResultParser osztály; H9ResultParser osztály
attribútumok :
|
Név |
Típus |
Leírás |
|---|---|---|
|
konstruktor |
tagfüggvény |
az üzemeltető kezelőfelületének megjelenítése |
|
header |
tagfüggvény |
A design template fejlécét jeleníti meg |
|
Footer |
tagfüggvény |
A HTML tagok lezárását késszíti el |
|
title |
(privát adattag) String |
a HTML lap fejlécét tartalmazza |
|
activepage_id |
(privát adattag) integer |
A webfelület éppen aktív menüpontjának azonosítója |
